- déclenchement sur front montant, niveau de déclenchement à 0V, sur la voie 1 car le signal CH 1 = Ve(t) est issu du GBF : c’est un signal propre, sans parasites et d’amplitude suffisante pour permettre un déclenchement correct, - Ve(t) = CH 1 couplage continu, calibre 0,5volt par division
(pour une bonne visualisation),
|

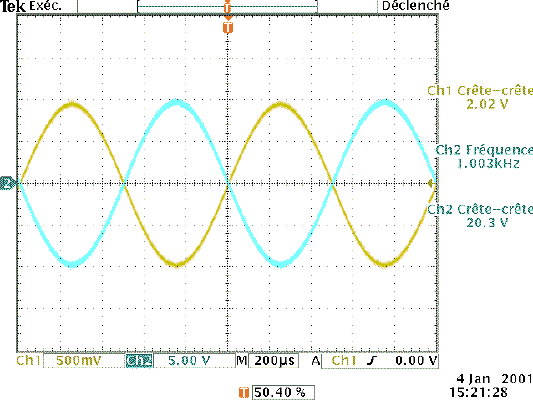

Amplitude du signal d'entrée de 1 volt
Amplitude du signal d'entrée de 4V
On constate dans le deuxième essai que le signal de sortie est écrêté. La valeur maximale positive de la tension de sortie vaut environ 14,5 volts et la valeur maximale négative 14 volts. La saturation du TL081 étudié n'est pas symétrique !.
